行星减速机型号

行星减速机型号PM系列

印刷设备专用行星减速机PM系列产品特点图片

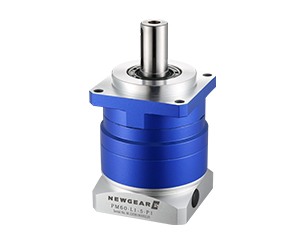

印刷设备专用行星减速机PM系列产品展示图片

一、双支撑笼式行星架构，拥有高可靠度可适应频繁正反转

二、斜齿传动，转动更平稳，更大的承载能力。

三、低回程间隙，定位更精准。

四、特殊转架结构，可以承载更大的径向力和抽向力。

规格范围：60-80

速比范围：3-100

精度范围：1-3arcmin(p1等级)

3-5 arcmin(p2等级)

3-8arcmin(p3等级)

行星减速机型号PM系列选型技术参数规格

技术参数			选型规格



			PM60	PM90	PM120	PM140	PM180

	级数	速比
额定扭矩（Nm）TN	L1	3	30	50	120	280	800
		4	45	85	210	440	800
		5	45	85	210	440	1000
		6	45	85	210	440	1000
		7	45	85	210	440	1000
		8	40	80	200	400	800
		9	30	60	140	300	700
		10	30	60	140	300	700
	L2	15	30	50	120	280	800
		20	45	85	210	440	800
		35	45	85	210	440	1000
		40	45	85	210	440	800
		50	45	85	210	440	1000
		80	40	80	200	400	800
		100	30	60	140	300	700
防护等级		IP65
环境温度		45℃ 至 -15℃

技术参数				选型规格
				选型规格
				PM60	PM90	PM120	PM140	PM180
				PM60	PM90	PM120	PM140	PM180
最大扭矩			Nm	1.5倍额定扭矩
紧急制动扭矩			Nm	2.5倍额定扭矩
最大容许径向力			N	1530	3250	6700	9400	14500
最大容许轴向力			N	630	1300	3000	4700	7250
抗扭刚性			Nm/arcmin	7	14	25	50	145
最大输入转速			rpm	8000	8000	8000	6000	6000
额定输入转速			rpm	5000	4000	4000	3000	3000
噪音			dB	≤58	≤60	≤65	≤68	≤68
平均寿命			h	20000
满载效率			%	L1≥95% L2≥90%
回程间隙	P0	L1	arcmin	≤3	≤3	≤3	≤3	≤3
	P0	L2	arcmin	≤5	≤5	≤5	≤6	≤6
	P1	L1	arcmin	≤6	≤6	≤6	≤6	≤6
	P1	L2	arcmin	≤10	≤10	≤10	≤10	≤10
转动惯量	L1	3	Kg.cm2	0.16	0.61	3.25	9.21	28.98
		4	Kg.cm2	0.14	0.48	2.74	7.54	23.67
		5	Kg.cm2	0.13	0.47	2.71	7.42	23.29
		6	Kg.cm2	0.13	0.47	2.71	7.42	22.29
		7	Kg.cm2	0.13	0.45	2.62	7.14	22.48
		8	Kg.cm2	0.13	0.45	2.6	7.14	22.48
		9	Kg.cm2	0.13	0.42	2.59	7.08	22.4
		10	Kg.cm2	0.13	0.4	2.57	7.03	22.51
	L2	15	Kg.cm2	0.13	0.45	0.45	2.63	7.3
		20	Kg.cm2	0.13	0.45	0.45	2.63	7.3
		35	Kg.cm2	0.13	0.45	0.45	2.43	7.1
		40	Kg.cm2	0.13	0.45	0.45	2.43	6.92
		50	Kg.cm2	0.13	0.4	0.4	2.39	6.92
		80	Kg.cm2	0.13	0.4	0.4	2.39	6.72
		100	Kg.cm2	0.13	0.4	0.4	2.39	6.72
