圆法兰盘行星减速机

圆法兰盘行星减速机

名称:圆法兰盘行星减速机
详细信息 :

 圆法兰盘行星减速机

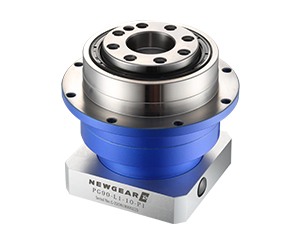

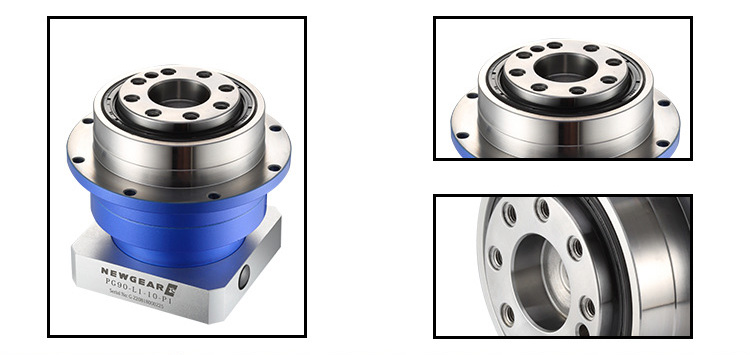

圆法兰盘行星减速机行星减速器产品展示图片


产品描述:

一.独特的法兰盘输出方式,获得更大安装自由度

二.机身尺寸更短,安装空间要求低。

三.抵回程间隙,定位更精准。

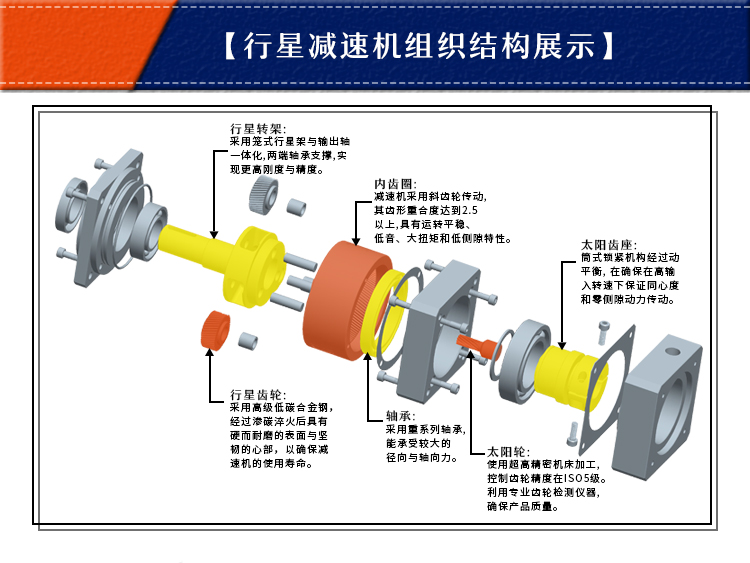

四.双支撑笼式行星架结构,高可靠度,可适应频繁正反转。

五。转架装配圆推滚子轴承,满足重载工况要求。

规格范围:64-200

速比范围:3-100

精度范围:1-3arcmin(p1等级)

3-5arcmin(p2等级)

5-7arcmin(p3等级)、

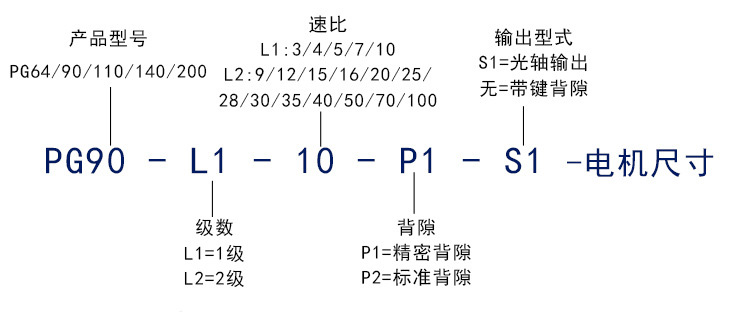

 圆法兰盘行星减速机技术参数选型规格

技术参数 选型规格
级数 速比  PG64 PG90 PG110
额定扭矩(Nm) L1 4 28 75 170
5 28 75 170
7 28 75 120
10 18 60 120
L2 20 40 90 210
25 40 90 200
35 40 90 210
40 40 90 210
50 40 90 220
70 40 90 200
100 18 60 120
防护等级 IP65
环境温度 45℃ 至 -15℃

技术参数 选型规格
PG64 PG90 PG110
最大扭矩   Nm 1.5倍额定扭矩
紧急制动扭矩 Nm 2.5倍额定扭矩
最大容许径向力 N 680 1750 3100
最大容许轴向力 N 340 875 1250
抗扭刚性 Nm/arcmin 13 31 82
最大输入转速 rpm 6000 6000 4500-6000
额定输入转速 rpm 3300-5500 2600-4500 2300-4200
噪音 dB <58 <60 <65
平均寿命 h 20000
  满载效率      % L1≥95%    L2≥90%
回程间隙 P0 L1 arcmin ≤3 ≤3 ≤3
L2 arcmin ≤5 ≤5 ≤5
P1 L1 arcmin ≤5 ≤5 ≤5
L2 arcmin ≤8 ≤8 ≤8
转动惯量 L1 4 Kg.cm2 0.13 0.51 2.87
5 Kg.cm2 0.13 0.47 2.71
7 Kg.cm2 0.13 0.45 2.62
10 Kg.cm2 0.03 0.44 2.57
L2 20 Kg.cm2 0.03 0.23 0.47
25 Kg.cm2 0.03 0.23 0.47
35 Kg.cm2 0.03 0.23 0.47
40 Kg.cm2 0.03 0.23 0.47
50 Kg.cm2 0.03 0.2 0.44
70 Kg.cm2 0.03 0.2 0.44
100 Kg.cm2 0.03 0.2 0.44
