包装机械专用减速机

包装专用伺服减速机PRL系列

包装专用伺服减速机PRL系列

详细信息 :

                  包装专用伺服减速机 PRL系列

 包装专用伺服减速机特点图片

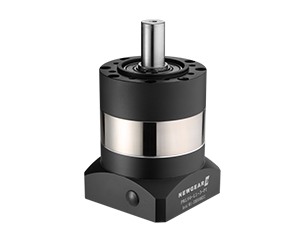

包装伺服减速机产品图片


一、输出端螺纹连接,安装尺寸标准化,通用性强。

二、单悬臂结构,设计简洁极 具性价比。

三、精度8-16弧分,可适应大部分场合。

规格范围:60-120

速比范围:3-100

精度范围:8-16arcmin


                PRL系列包装专用伺服减速机选型

技术参数 选型规格
PRL60 PRL80 PRL90 PRL120
级数 速比
额定扭矩  (Nm)TN L1 3 27 50 96 161
4 40 90 122 210
5 40 90 122 210
7 34 48 95 170
10 16 22 56 86
L2 9 27 50 96 161
12 27 50 96 161
15 27 50 96 161
16 40 90 122 210
20 40 90 122 210
25 40 90 122 210
28 40 90 122 210
30 27 50 96 161
35 40 90 122 210
40 40 90 122 210
50 40 90 122 210
70 34 48 95 170
100 16 22 56 86
重量(Kg) L1 0.93 2.35 2.35 6.15
L2 1.15 2.7 2.7 8
技术参数 选型规格
PRL60 PRL80 PRL90 PRL120
最 大扭矩   Nm 1.5倍额定扭矩
紧急制动扭矩 Nm 2倍额定扭矩
最 大容许径向力 N 240 400 450 1240
最 大容许轴向力 N 220 420 430 1000
抗扭刚性 Nm/arcmin 1.8 4.7 4.85 11
最 大输入转速 rpm 8000 6000 6000 6000
额定输入转速 rpm 4000 3500 3500 3500
噪音 dB <58 <60 <60 <65
平均寿命 h 20000
满载效率      % L1≥96%    L2≥94%
回程间隙 P0 L1 arcmin <3 <3 <3 <3
L2 arcmin <5 <5 <5 <6
P1 L1 arcmin <6 <6 <6 <8
L2 arcmin <10 <10 <10 <10
转动惯量 L1 3 Kg.cm2 0.46 0.77 1.73 12.78
4 Kg.cm2 0.46 0.77 1.73 12.78
5 Kg.cm2 0.46 0.77 1.73 12.78
7 Kg.cm2 0.41 0.65 1.42 11.38
10 Kg.cm2 0.41 0.65 1.42 11.38
L2 12 Kg.cm2 0.44 0.72 1.49 12.18
15 Kg.cm2 0.44 0.72 1.49 12.18
20 Kg.cm2 0.44 0.72 1.49 12.18
25 Kg.cm2 0.44 0.72 1.49 12.18
28 Kg.cm2 0.44 0.72 1.49 12.18
40 Kg.cm2 0.44 0.72 1.49 12.18
50 Kg.cm2 0.34 0.58 1.25 11.48
100 Kg.cm2 0.34 0.58 1.25 11.48
行星减速机伺服行星减速机,东莞纽格尔精密行星伺服减速机厂家,德国合资技术行星减速器,品质保障、售后服务周到,厂家直供电话15989320569


PRL60系列伺服减速机
