拐角行星减速机

拐角行星减速机系列

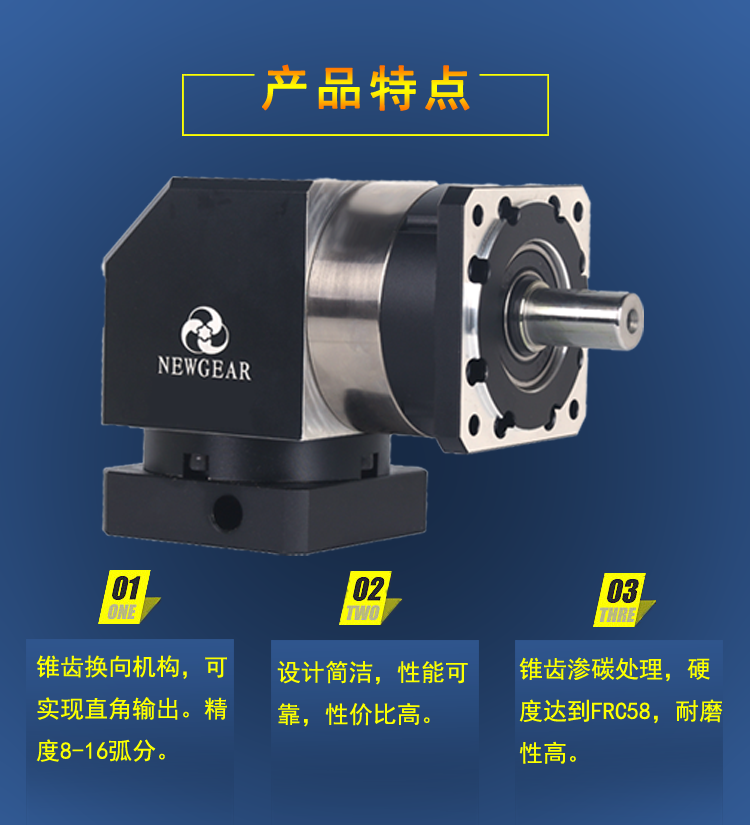

拐角行星减速机产品特点图片

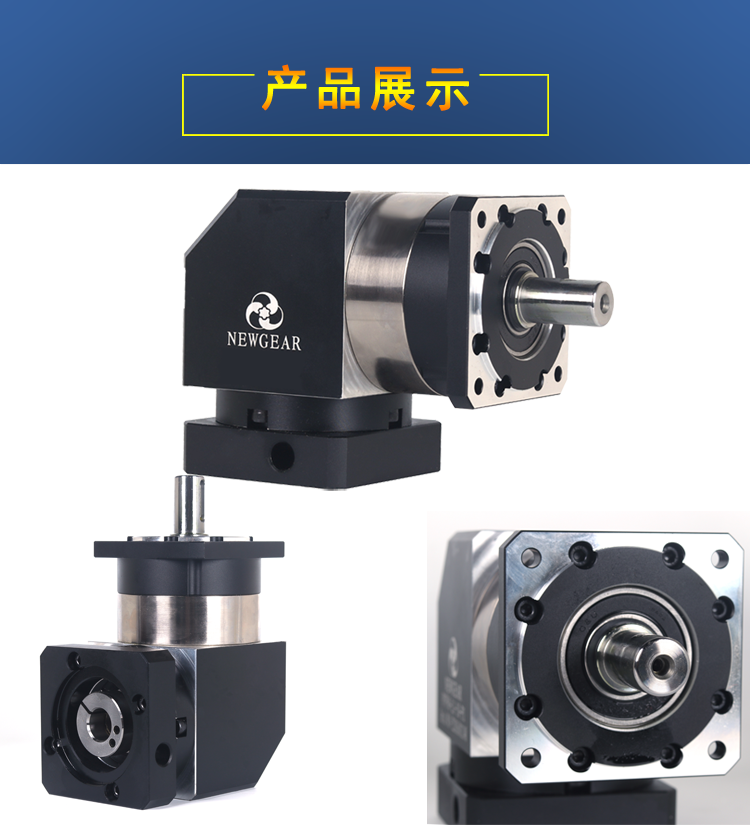

拐角行星减速机产品展示图片

一、带有维齿换向结构，可实现直角输出。

二、设计简洁性能可靠，极 具性价比。

三、维齿副渗碳处理，硬度HRC58，耐磨性优。

规格范围；60-20

速比范围；3-100

精度范围；8-16arcmin



          拐角行星减速机产品选型技术参数表


技术参数 规格型号
级数 速比 PVF60 PVF90 PVF120
额定扭矩  （Nm）TN L1 3 27 96 161
4 40 122 210
5 40 122 210
7 34 95 170
10 16 56 86
L2 9 27 96 161
12 27 96 161
15 27 96 161
16 40 122 210
20 40 122 210
25 40 122 210
28 40 122 210
30 27 96 161
35 40 122 210
40 40 122 210
50 40 122 210
70 34 95 170
100 16 56 86
重量（Kg） L1 1.7 4.4 12
L2 1.9 5 14

技术参数 规格型号
   最 大扭矩      Nm  PVF60  PVF90  PVF120
  紧急制动扭矩    Nm 2倍额定扭矩
最 大容许径向力 N 240 450 1240
最 大容许轴向力 N 220 430 1000
抗扭刚性 Nm/arcmin 1.8 4.85 11
最 大输入转速 rpm 8000 6000 6000
额定输入转速 rpm 4000 3500 3500
平均寿命 h 20000
满载效率      % L1≥95%    L2≥92%
回程间隙 P0 L1 arcmin ≤6 ≤6 ≤6
L2 arcmin ≤8 ≤8 ≤8
P1 L1 arcmin ≤10 ≤10 ≤10
L2 arcmin ≤12 ≤12 ≤12
转动惯量 L1 3 Kg.cm2 0.46 1.73 12.78
4 Kg.cm2 0.46 1.73 12.78
5 Kg.cm2 0.46 1.73 12.78
7 Kg.cm2 0.41 1.42 11.38
10 Kg.cm2 0.41 1.42 11.38
L2 12 Kg.cm2 0.44 1.49 12.18
15 Kg.cm2 0.44 1.49 12.18
20 Kg.cm2 0.44 1.49 12.18
25 Kg.cm2 0.44 1.49 12.18
28 Kg.cm2 0.44 1.49 12.18
40 Kg.cm2 0.44 1.49 12.18
50 Kg.cm2 0.34 1.25 11.48
100 Kg.cm2 0.34 1.25 11.48
