行星减速器精度测量方法介绍

作者:纽格尔行星减速机厂家 来源:纽格尔行星减速机 时间:2022-05-16 15:32:33 浏览次数:

行星减速器的精度以弧分表示,轴一转360度,一度=60弧分,行星减速器精度的测量方法是固定减速器的输入端,并在输出端的正负方向上加20%的额定扭矩。输出轴的旋转度根据与输出端连接的丝杆和终精度要求计算。

行星减速器的精度以弧分表示,轴一转360度,一度=60弧分,行星减速器精度的测量方法是固定减速器的输入端,并在输出端的正负方向上加20%的额定扭矩。 输出轴的旋转度根据与输出端连接的丝杆和终精度要求计算。

       行星减速器的精度是用角度来衡量的,没有具体的计算公式,应用广泛。行星减速器的精度一般在5-6分之间,精度高的可达3分。

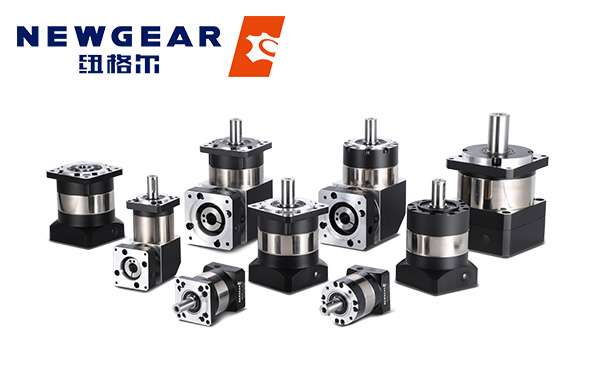

行星减速器

测量行星减速器精度有四种方法:

      1、静态测量:是指在一个静止状态下,从行星减速器回差的定义方面入手,测量运动方向可以改变时输出端在转角上的滞后量,主要有多面体法和滞回曲线法。

      2、多面体法:利用测角装置、自准平行光管、多面棱镜测量行星减速器的差值,测量角装置安装在输入轴上,并通过采集卡采集输入轴角、固定在输出轴上的多平面棱镜,调整准平行光管垂直多面体,观察多面体观测定位。当输入轴为正反转时,两个限角之间的差除以传动比作为输出轴返回差。

      3、动态测量:是指在接近行星减速器的工作状态下,对行星减速器的齿隙进行动态连续测量,主要测量方法为双向传递误差法。

      4、滞回曲线法: 工业上通常采用滞回曲线法测量行星减速器的间隙,减速器的几何间隙定义为: 在传动链中,当为克服内摩擦和油膜阻力而采用 ± 3% 额定扭矩时,当零件之间接触良好时,由于齿侧间隙、轴承间隙和其他轴角误差等几何因素,又称间隙返回或间隙返回。在测量过程中,锁定减速器的一端,将另一端加载到额定扭矩上,然后进行倾斜卸载。

      以上是对行星减速器精度测量方法介绍,有需要行星减速器的欢迎咨询纽格尔厂家。
